2/3/4/5/6/7/8/9/10節鋰電12/18/24V鉛酸充電管理芯片HB6296

功能特性簡述

l 適用于2-3-4節，5-7-9或6-8-10節鋰離子/鋰聚合物

l 8V-60V寬輸入電壓范圍

l 20mΩ充電電流檢測電阻

l 充電電流高達10A，

l  0.5％的充電電壓控制精度

l 可選擇電池節數：

HB6296A-2,3或者4節

HB6296B-5,7或者9節

HB6296C-6,8或者10節

HB6296D- 12V，18V，24V鉛酸

l 4%的可編程充電電流控制精度

l 恒壓充電電壓值可通過外接電阻微調

l 智能電池檢測

l 支持充電器輸出與電池間的電阻補償

l 內置軟啟動

l 開關頻率400/300KHz

l LED 充電狀態指示

l 電池短路檢測，保護

l 內置過溫關斷

l 輸出充電電流信息

l 電池充電過壓保護

l Cycle-by-cycle限流

l 外置電池溫度檢測

l 外置ISET腳充電使能

l 睡眠模式電池功耗小于15uA

l 外置充電時間限制

l 工作環境溫度范圍：-20℃～85℃

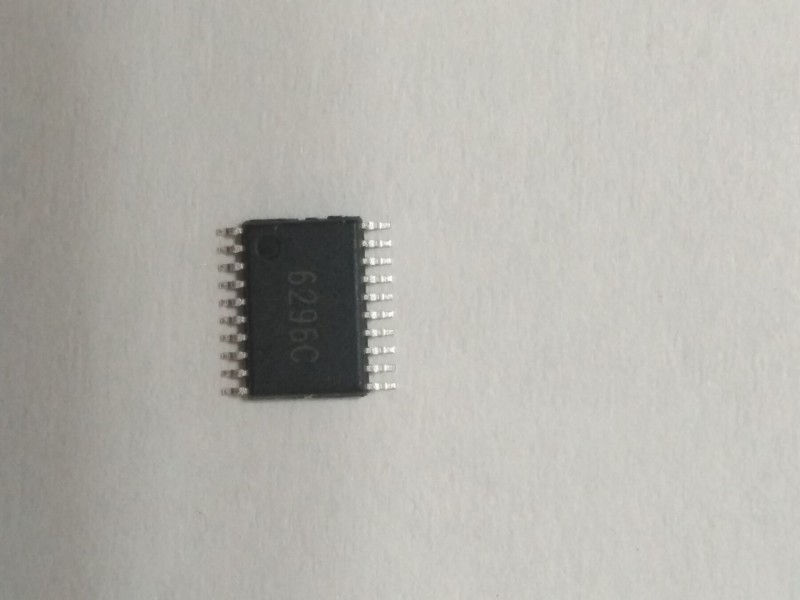

l TSSOP-20或QFN-20封裝

應用

l 手持設備

l PDVD，PDA和智能手機

l 筆記本電腦

l 自充電電池組

l 獨立充電器

概述

HB6296 為同步開關型高效鋰離子/鋰聚合物電池充電管理芯片，非常適合于便攜式設備的充電管理應用。

HB6296 集高精度電壓和輸入電流及充電電流調節器、預充、充電狀態指示和充電截止等功能于一體，采用TSSOP-20或者QFN-20封裝。

HB6296 對電池充電分為三個階段： 預充、恒流、恒壓過程，恒流充電電流通過外部分壓電阻決定，恒壓充電電壓可通過外部電阻微調。

HB6296 集成電池溫度檢測，過壓及短路保護，確保充電芯片安全工作。HB6296 集成智能電池檢測功能及超時錯誤恢復功能，方便用戶使用。
