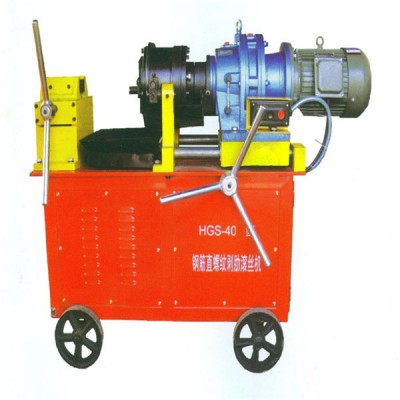

鋼筋直螺紋滾絲機使用方法

（一）加工前的準備

1．按要求接好電源線和接地線，接通電源。電源為三相380V 50Hz的交流電 源，為保證人身安全請使用帶漏電保護功能的自動開關。

2．冷卻液箱中，加足溶性冷卻液(嚴禁加油性冷卻液）

（二）空車試轉

1．接通電源。檢查冷卻水泵工作是否正常。

2．操作按鈕，檢查電器控制系統工作是否正常 。

（三）加工前的調整

1．根據所加工鋼筋的直徑，調換與加工直徑相適應的滾絲輪。

滾絲輪與加工鋼筋直徑的關系見表一： 滾絲輪外徑 φ78.2 φ69.4 φ59 加工鋼筋直徑 16--22 25--32 36--40 螺距 2.5 3.0 3.5 2．調換滾絲輪的同時，調換與滾絲輪螺距相適宜的墊圈，以保證螺距的正確性， 螺距與墊圈厚度的關系見表二： 　 螺距 2.5 3.0 3.5 墊圈 5.17 6.00 6.83 5.00 6.00 7.00 4.83 6.00 7.17 厚度 6.85 6.00 5.17 7.00 6.00 5.00 7.17 6.00 4.83

3．滾絲輪與加工直徑相適應后，將與鋼筋相適應的對刀棒插入滾軋頭中心，調整滾絲輪使之與對刀棒相接觸，抽出對刀棒，擰緊螺釘，壓緊齒圈，使之不得移動。

4．對于固定盤的設備根據所加工鋼筋直徑，調換與加工直徑相適應的盤（盤上打印有加工直徑）。對于可調整盤的設備按盤刻度調整到相應的刻度，當剝肋刀磨損時還需要進行微調。

5．根據所加工鋼筋規格，調整剝肋行程檔塊的位置，保證剝肋長度達到要求值。

（四）工件裝夾

將待加工的鋼筋裝卡在定心鉗口上，伸出長度應與起始位置的滾軋頭剝刀片端面對齊，然后扳動手柄夾緊。

（五）操作過程

1．接通電源，打開冷卻水閥門，按下正轉起動按鈕，即可轉動進給手柄，向工件方向進給實現切削，當剝肋長度達到要求時，剝肋刀自動張開，轉動手柄繼續進給，即可實現滾軋螺紋，當滾絲輪與鋼筋接觸時一定要用力，并使主軸旋轉一周。軸向進給一個螺距長度，當進給到一定程度后，即可實現自動進給，直到整個滾軋過程完成后自動停車，按下反轉起動按鈕，即可實現自動退刀。

2．當自動退刀結束后順時針轉動進給手柄，將滾軋頭退回到初始位置，此時剝肋刀自動復位。卸下加工完成的工件即可。
